Cómo se fabrica un semiconductor y quién lidera la industria global

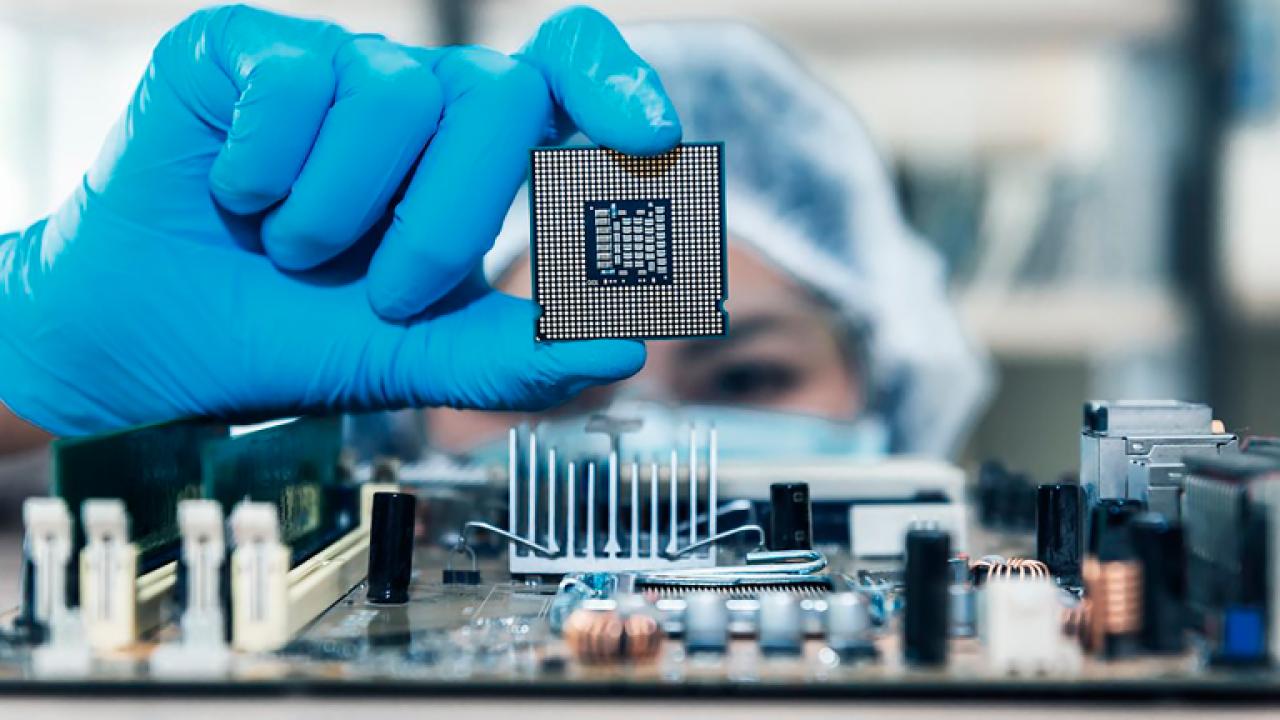

Desde teléfonos inteligentes hasta vehículos eléctricos, pasando por Inteligencia Artificial y armas de precisión, los semiconductores son hoy el núcleo de casi toda tecnología moderna.
Compartir
Compartir por Facebook Compartir por WhatsApp Compartir por X Compartir por Telegram

Desde teléfonos inteligentes hasta vehículos eléctricos, pasando por Inteligencia Artificial y armas de precisión, los semiconductores son hoy el núcleo de casi toda tecnología moderna.

Sin embargo, detrás de su aparente simplicidad, hay un complejo proceso de fabricación que involucra alta ingeniería, minerales estratégicos y una feroz competencia geopolítica por el liderazgo global.





¿Qué es un semiconductor y cómo se fabrica?



Un semiconductor es un material que puede actuar como conductor o aislante eléctrico, dependiendo de cómo se lo trate. Esta propiedad permite controlar el flujo de corriente en dispositivos electrónicos, lo que hace posible desde encender una luz LED hasta procesar millones de operaciones por segundo en un microchip.

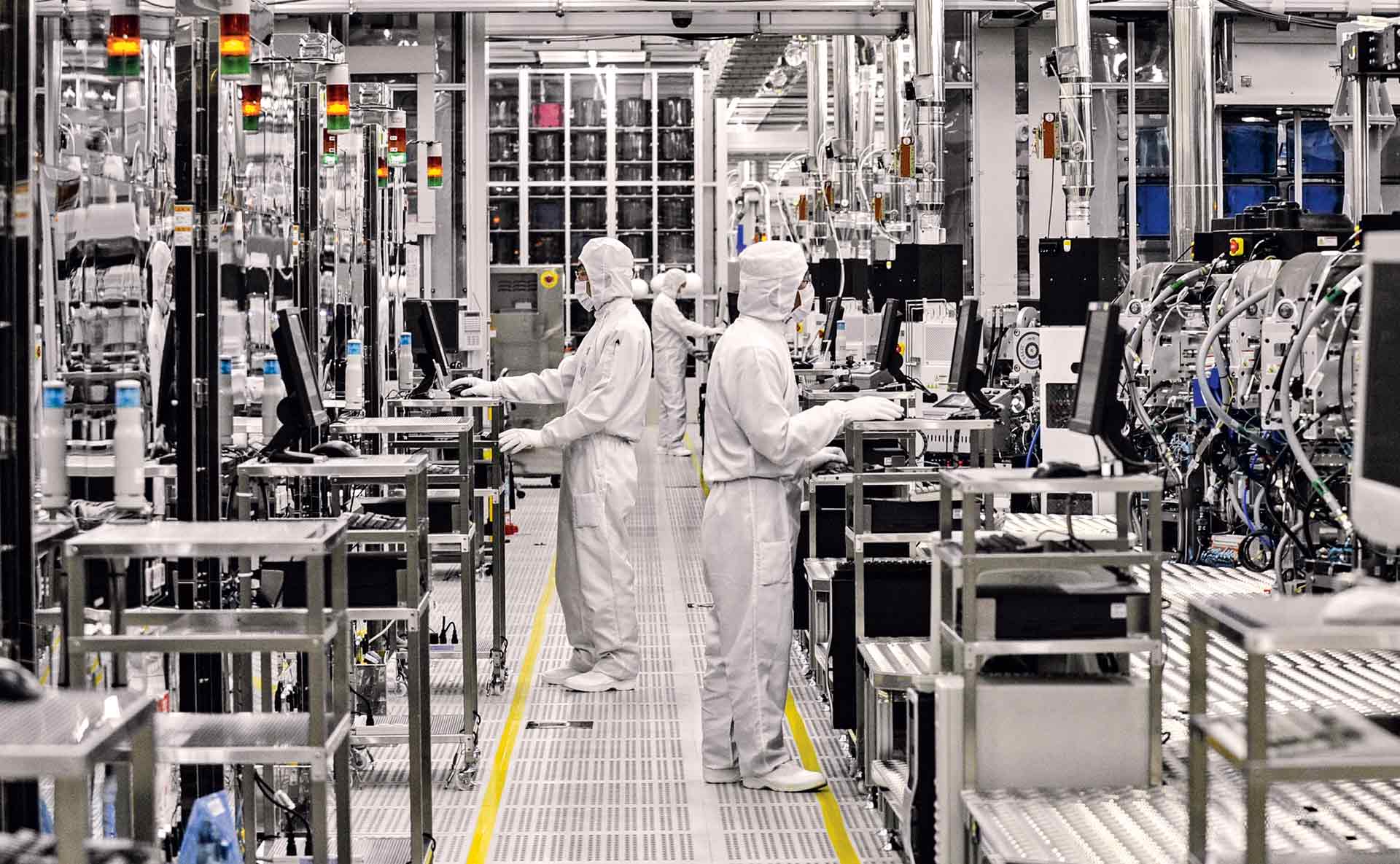

El proceso de fabricación es largo, costoso y ultrapreciso. Estos son los pasos clave:



  1. Purificación del silicio: El proceso comienza con el cuarzo, del cual se extrae silicio, el mineral base de la mayoría de los chips. El silicio se purifica hasta lograr un 99,9999999% de pureza (grado electrónico).

  2. Crecimiento de cristal: Se forma un cilindro de silicio monocristalino, conocido como lingote, mediante el método Czochralski.

  3. Corte en obleas (wafers): El lingote se corta en finísimas láminas, que se pulen hasta ser superficies lisas de unos 0,2 mm de grosor.

  4. Fotolitografía y dopado: Usando luz ultravioleta y máscaras, se imprimen patrones microscópicos sobre la oblea. Luego, se añaden impurezas (dopado) como fósforo o boro para modificar la conductividad del silicio.

  5. Depósito de capas y grabado: Se aplican materiales como óxidos y metales, y se graban más capas para formar transistores, conexiones y estructuras tridimensionales.

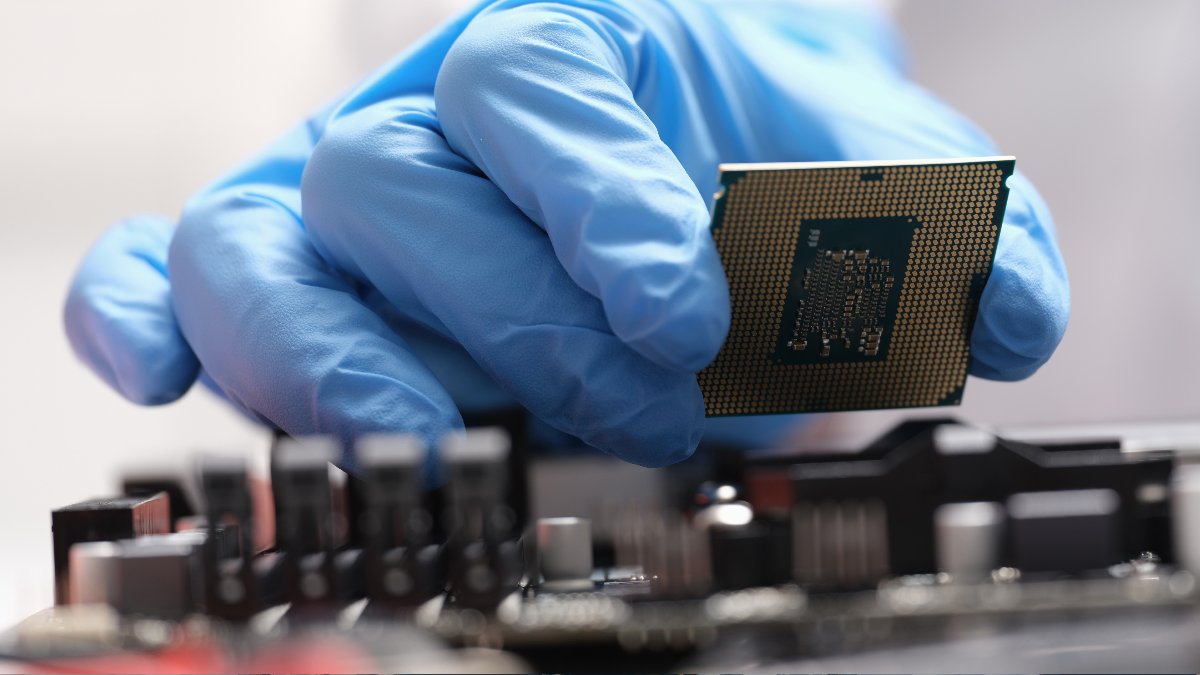

  6. Ensamblado y encapsulado: Finalmente, los chips se cortan de la oblea, se prueban individualmente y se encapsulan para integrarse en dispositivos.





¿Qué materiales y minerales se utilizan?



Además del silicio, el proceso de fabricación de semiconductores requiere una lista crítica de minerales:



  • Cobre: Para interconexiones internas.

  • Oro y plata: En encapsulados de alto rendimiento.

  • Galio, indio, germanio: Para semiconductores compuestos avanzados (como GaAs, InP).

  • Tántalo y tungsteno: En componentes de capacitores y transistores.

  • Níquel y cobalto: En contactos eléctricos.

  • Litio: Para componentes de chips energéticamente eficientes.

  • Fluoruros y gases nobles (neón, kriptón, xenón): Usados en litografía extrema y limpieza de obleas.



Muchos de estos minerales están en la lista crítica de EE. UU. y la UE por su escasez o concentración geográfica, lo que introduce un alto componente estratégico en su control.





¿Quién lidera la industria global?



Fabricantes líderes (foundries):



  • TSMC (Taiwán Semiconductor Manufacturing Company): Responsable del 60% de la producción global avanzada, fabrica chips para Apple, Nvidia, AMD, entre otros.

  • Samsung Electronics (Corea del Sur): Segundo en capacidad global y líder en memorias DRAM y NAND.

  • Intel (EE.UU.): Históricamente dominante, busca recuperar terreno con su plan de fundición “IDM 2.0”.



Diseñadores de chips:



  • Nvidia (EE.UU.): Líder en GPUs, clave para IA.

  • AMD (EE.UU.): Procesadores de alto rendimiento.

  • Qualcomm (EE.UU.): Chips para comunicaciones móviles.

  • Apple (EE.UU.): Diseña sus propios chips (serie M y A), aunque los fabrica TSMC.



Equipamiento clave:

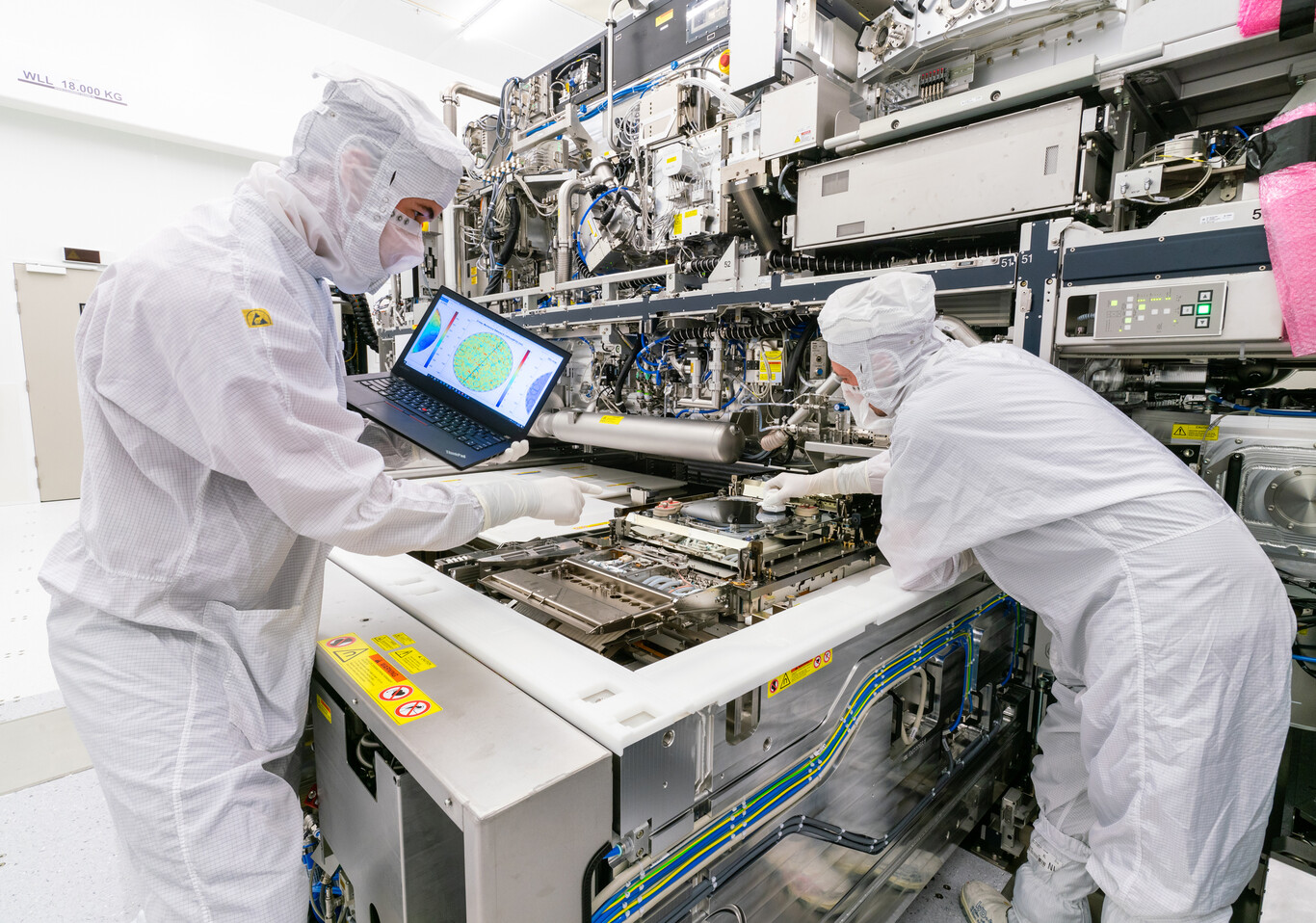

  • ASML (Países Bajos): Única empresa del mundo capaz de fabricar máquinas de litografía ultravioleta extrema (EUV), imprescindibles para chips de 3 nm o menos.

  • Applied Materials y Lam Research (EE.UU.): Proveen equipos de grabado, deposición y limpieza.





Geopolítica del silicio



El dominio de TSMC y ASML convierte a Taiwán y Países Bajos en actores centrales de la disputa tecnológica entre EE. UU. y China. Washington ha impuesto restricciones a las exportaciones para limitar el acceso de Beijing a chips avanzados, mientras impulsa la Ley CHIPS, que destina miles de millones para recuperar la producción doméstica.



Europa busca aumentar su protagonismo con la “European Chips Act”, con el objetivo de alcanzar el 20% de la producción mundial hacia 2030.



China, por su parte, acelera su autosuficiencia tecnológica mediante subsidios y protección a sus fabricantes locales como SMIC.



Los semiconductores son los pilares invisibles de la economía digital y la defensa moderna. Detrás de cada chip hay una carrera científica, minera, industrial y geopolítica que define el rumbo de naciones enteras. En este siglo, quien controle los átomos de silicio, controlará también los flujos de poder global.
